ATC SCS120iW Pro 低音音箱
2025-11-26 14:23
ATC SCS120iW Pro 低音音箱专为支持 ATC 的大型中场和主监听音箱而设计，可提供卓越的低频延伸、更宽广的动态范围，并能与立体声、环绕声和沉浸式音频格式（包括杜比全景声）无缝集成。

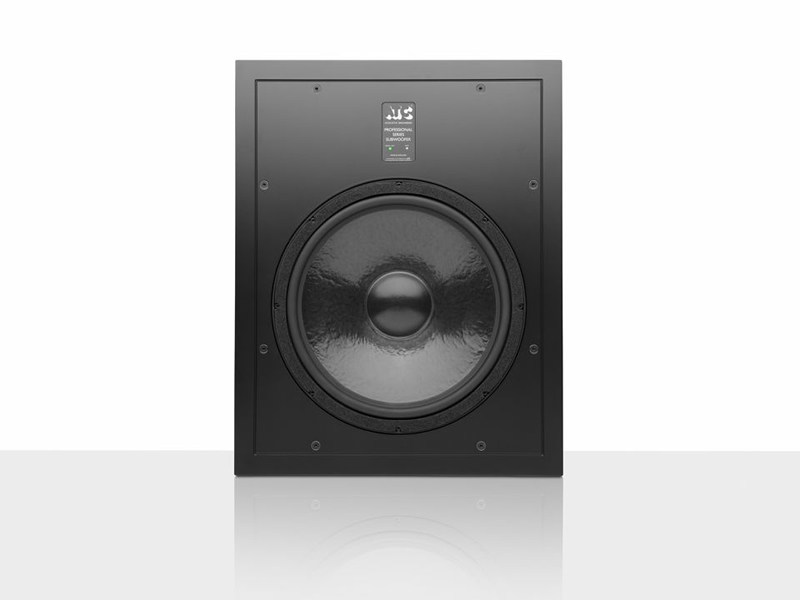

其扬声器均基于12英寸SCS70 Pro的经验打造，并配备了由ATC在英国格洛斯特郡工厂研发和制造的，手工打造的15英寸/375毫米超低音驱动单元。从驱动系统到悬架，所有驱动单元的组件和参数均采用新的分析工具，在小信号和大信号层面进行了优化。之后打造出的这款先进换能器，结合了强大的短音圈电机系统（优化了气流和冷却效果）以及碳纸复合锥盆，能够呈现从120Hz到20Hz以下深沉、纯净的低音，同时将失真降至新低，带来震撼的低音效果。
SCS120iW Pro 超低音扬声器无需复杂的电子均衡或处理即可提供更宽广的低频响应，而是采用更巧妙的方式，结合卓越的换能器工程和略微增大的箱体容积。这种简洁的设计减少了相位偏移和群延迟，有助于超低音扬声器与配套监听扬声器的融合。它为聆听者带来更加平衡和连贯的聆听体验，将宽广的低频响应与出色的中低频清晰度相结合。

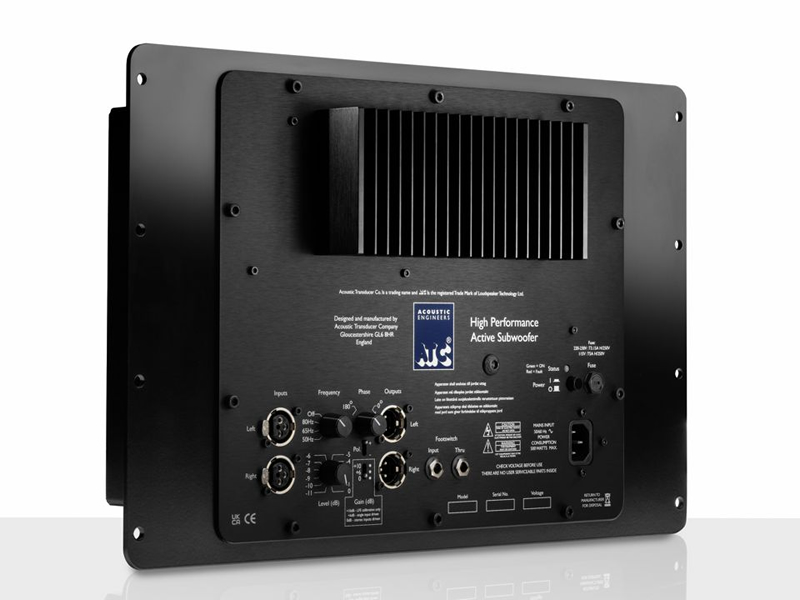

SCS120iW Pro 由一台 300W AB 类功放驱动，该功放采用手工打造，并针对快速动态响应进行了优化。其丰富的连接和控制功能包括平衡立体声输入、平衡（全频）输出以及带有多种分频选项的模拟四阶 Linkwitz-Riley 滤波器——其中包括行业标准的 80Hz 分频设置和用于外部处理的旁路设置。极性开关、可变相位控制和步进式衰减器可实现准确的系统调校。为了更加便捷，功放还配备了脚踏开关静音控制功能，并支持菊花链连接，可连接多个低音炮。
SCS120iW Pro 针对嵌入式入墙安装进行了优化，采用更浅的箱体和内嵌式后输入接口面板，更大限度地节省了地面空间。配套的 R1-300 Pro 远程安装式 7U/19 英寸功放使用户能够灵活地将其安装在靠近低音炮的合适的墙面、控制室机架或机房中，并通过 NL4 扬声器线缆和 5 针 XLR 线缆进行连接。
SCS120iW Pro 与 ATC SCM100 / 110 / 150A 专业录音室监听音箱相匹配，并可轻松扩展至配备 SCM200 / 300A 专业主监听音箱的大型系统。使用多个低音炮可提升性能，在更大的房间中有好的表现。
声学规格
驱动单元 - 低音：1 x SS75-314SC 8Ω
低频截止频率：20Hz（-6dB，半空间，低通滤波器 @ 80Hz）
低通滤波器：50Hz、65Hz、80Hz、320Hz。（-6dB，4阶Linkwitz-Riley滤波器）
最大声压级：113dB 连续，119dB 峰值（IEC 加权粉红噪声，在 1 米处测量，半空间，低通滤波器设置为 80Hz）
灵敏度：85dB/B，参考值 -17dBu（单通道驱动，增益 +6dB，电平 0dB，粉红噪声，低通滤波器设置为 80Hz）
电子规格
平衡输入：2 个后面板安装的母 XLR 接口，第 2 针为热端。
输入阻抗：约 20kΩ（差分）。
输入共模抑制比：200Hz 时为 90dB。
输入灵敏度：1.12Vrms 时达到全功率（单通道驱动，增益 0dB，电平 0dB）。
增益控制：0，+6dB，+10dB。
电平控制：0dB - 11dB，以1dB为步进。使用增益开关时，总调节范围为21dB。
相位控制：0 -180° 参考输入。
极性控制：同相/反相参考输入。
低通滤波器：4阶Linkwitz-Riley滤波器。
输出阻抗：约 100Ω（差分）。
放大器类型：基于接地源 MOSFET 的 AB 类放大器，自然对流冷却。
输出功率：8Ω 时为 300W。
THD+N：<0.003%/-90dB，100Hz，300W 至 8Ω，90kHz 带宽。
频率响应：<2Hz (-3dB) - 320Hz (-6dB，由面板控制的低通滤波器设置)。
限幅器：ATC 有源 FET 瞬时增益降低，有源限幅器在前面板上有指示。
电子放大器保护：放大器直流偏移和过温保护（均在后面板上标示）
功耗：空载 16W/60VA，1/8 功率 170W/230VA，全功率 500W/600VA。
电源输入：220-230V，115V - 出厂设置。请参考面板上的标记和标签。
热输出：空载 47.8 BTU/小时，1/8 功率 458.9 BTU/小时，全功率 682.4 BTU/小时。
附加功能：通过1/4 ”/6.35mm 插孔静音，通过锁定式脚踏开关控制。
物理规格 - 低音炮
净重：35.3 公斤/77.8磅
产品尺寸（高 x 宽 x 深）：630 x 498 x 518 毫米
背面预留 25 毫米 / 1 英寸的线缆间隙。
物理规格 - 放大器
净重：12 公斤/26.4磅
产品尺寸（高 x 宽）：7U x 19 英寸（机架式）。深度 133 毫米。后部需预留 90 毫米的线缆空间。
