ATC SCS240iW Pro 低音音箱
2026-01-28 17:06

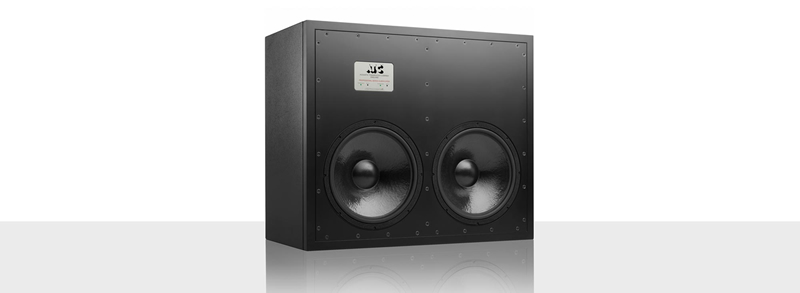

SCS240iW Pro
双 15 英寸/375 毫米有源入墙式低音炮
ATC SCS240iW Pro 是一款高性能双 15 英寸有源低音炮，专为大型控制室的嵌入式（天花板内）安装而设计。它可与 SCM300AiW Pro 主监听音箱匹配，构建立体声、多声道和沉浸式音频系统。其箱体宽度与 SCM300 相同，安装后外观简洁统一。SCS240iW Pro 也适用于需要扩展低音和高声压级的较小型监听音箱。

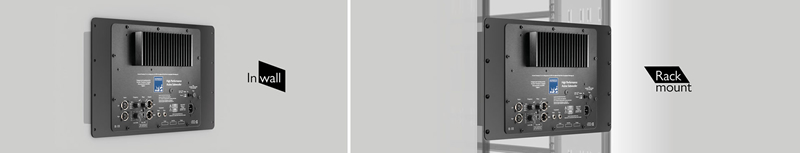

R1-300放大器
双 1 通道 7U/19” 机架式功放，可与 SCS240iW Pro 低音炮搭配使用，适合壁挂或机架安装。
每只音箱配备 2 个放大器。
声学规格
驱动单元 - 低音：2 x ATC SS75-314SC 8Ω。
低频截止频率：22Hz。
低通滤波器：50Hz、65Hz、80Hz、320Hz（-6dB，4阶Linkwitz Riley）。
最大声压级：116dB 连续，121dB 峰值（IEC 加权粉红噪声，在 1 米处测量，半空间，低通滤波器设置为 80Hz）。
灵敏度：85dBC，参考值 -17dBu（两个放大器的单通道驱动，增益 +6，电平 0dB，粉红噪声，低通滤波器设置为 80Hz）。
电子规格
注意 - 规格参数适用于单个放大器，每个机柜配备两个放大器。
平衡输入：2 x 母 XLR，第 2 针为热端。
输入阻抗：约 20kΩ（差分）。
输入共模抑制比：200Hz 时为 90dB。
输入灵敏度：3.2dBu/1.12Vrms（单通道驱动，增益 0dB，电平 0dB），满功率输入。
增益控制：0，+6dB，+10dB。
电平控制：0dB - 11dB，以1dB为步进。使用增益开关时，总调节范围为21dB。
相位控制：0-180°参考输入。
极性控制：同相/反相参考输入。
低通滤波器：4阶Linkwitz-Riley滤波器。
输出阻抗：约 100Ω（差分）。
放大器类型：基于接地源 MOSFET 的 AB 类放大器，自然对流冷却。
输出功率：8Ω 时为 300W。
THD+N：<0.003%/-90dB，100Hz，300W 至 8Ω，90kHz 带宽。
频率响应：<2Hz (-3dB) - 320Hz (-6dB，由面板控制的低通滤波器设置)。
限幅器：ATC 有源 FET 瞬时增益降低，有源限幅器在前面板上有指示。
电子放大器保护：放大器直流偏移和过温保护（均在后面板上标示）。
功耗：空载 16W/60VA，1/8 功率 170W/230VA，全功率 500W / 600VA。
电源输入：220-230V，115V - 出厂设置。请参考面板上的标记和标签。
热输出：空载 47.8 BTU/小时，1/8 功率 458.9 BTU/小时，全功率 682.4 BTU/小时。
(附加功能：通过1) / (4) ”/ 6.35mm 插孔静音，通过锁定式脚踏开关控制。
物理规格
净重：69.7公斤/153.7磅。
产品尺寸：（高 x 宽 x 深）：784 x 925 x 460 毫米
