Heritage Audio 6673 通道条 2022-01-05 14:41

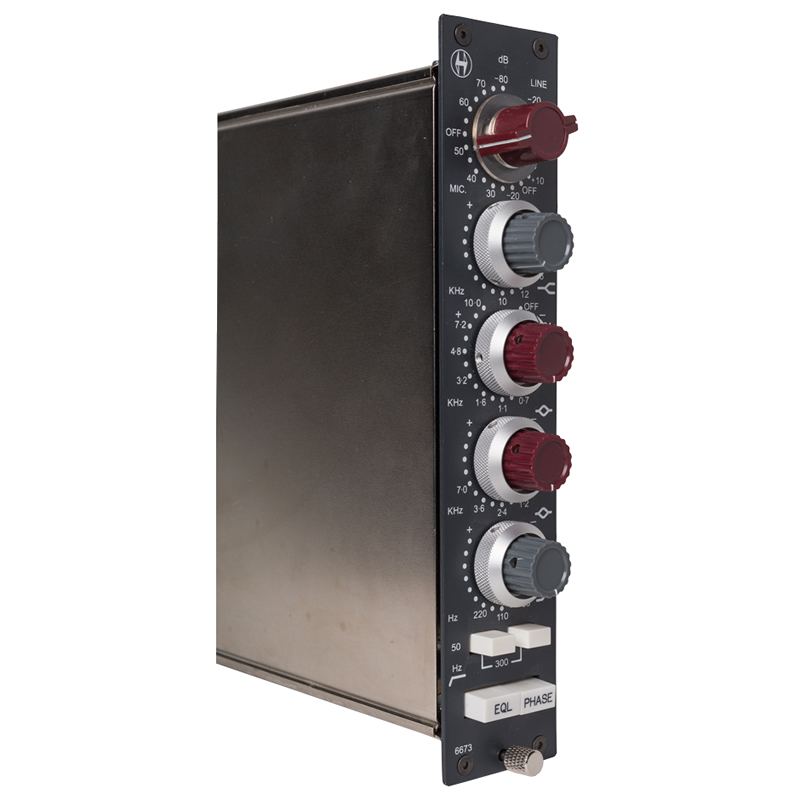

6673 模块是 Heritage Audio 的新设计,它的设计目的是在老式 80 系列调音台的修复过程中填充输入模块插槽。它与 Heritage Audio Frame 8 和 Rack 2 电源兼容。
6673 是 73 模块中的 4 频段均衡器,结合老式 1066 模块的中频段和扩展的 73 中频段。它允许更复杂的均衡,同时保持相同的音质。
复古鉴赏家已经知道 1066 中频段的声音有多甜美,以及它与 73 中频段的互补程度。
此外, 73 和 1066 上的固定频率不同,6673 为高架提供了三个频率选项,涵盖了两者。
在采购正确的组件时特别小心,以确保性能将尽可能接近 1070 年代的设备。定制的聚苯乙烯和薄膜音调电容器已开发为与 60 年代末和 70 年代初的 Siemens Styroflex 和 Mullard Mustard 类型紧密匹配。定制输入变压器还与 Carnhill Transformers 的牛津工厂共同设计,以满足我们的特殊要求。
Heritage Audio 6673由我们在西班牙的工厂手工制作,采用与 70 年代相同的老式布线和焊接技术。它的所有电路都固定在五个插入式卡中。

• 麦克风输入阻抗:HI, 1200 Ohms,LO, 300 Ohms。更高的增益位置逐渐具有更大的阻抗,适合低增益履带麦克风,输入为变压器设计。
• 线路输入阻抗:10KOhms 桥接,变压器设计。
• 输出阻抗:小于 75 Ohms,变压器设计,驱动 600 Ohms负载。
• MAX输出:大于+26dBu 到600 Ohms,THD:在1Khz 时小于0.025%,在100Hz 时小于0.05%。
• 频率响应:20Hz (+0.3dB) 至 20Khz (-0.2dB)。
• MAX增益:略大于 80dB。
• 噪音:小于-100dBu。
• 功耗:小于110 mA @24VDC。
